Overclocking / Undervolting (nur für Fortgeschrittene)

Von

Ch3ck3rM0n

Haftungsausschluss

Falsches bzw. zu starkes Übertakten kann zu irreparablen Schäden an der Hardware führen. Wir übernehmen hierfür keine Haftung. Außerdem wird davon abgeraten, im Handheldbetrieb die Konsole über 8,6 W (V2/OLED) bzw. 6,5 W (V1/Lite) zu betreiben, da der Akku sonst beschädigt werden kann.

Grundvoraussetzungen

OmniNX OC Pack installiert
Folgende Tools mittels Package Manager in Ultrahand aktiviert:
- Packages
  - RAM Patcher
  - OC Switchcraft EOS
- Overlays
  - sys-clk
  - Status Monitor
  - FPSLocker (optional)
  - ReverseNX-RT (optional)
- Sysmodules
  - SaltyNX

Tools im Detail

Tool	Beschreibung
RAM Patcher	Wird hauptsächlich für die Freischaltung der 8‑GB-RAM-Module verwendet, bringt aber auch die benötigte „kip“-Grundlage mit, um ungedeckeltes Übertakten möglich zu machen. (4‑GB-Rampatch inkl. Kip)
OC Switchcraft EOS	Bietet diverse Einstellungen zur Regulierung der maximalen Taktraten von RAM/CPU/GPU sowie die Definition der Spannungswerte für Undervolting oder extremes OC.
sys-clk	Mit dem Switch-Sysmodule können die Taktfrequenzen von CPU, GPU und RAM global oder je nach laufender Anwendung und angedocktem Zustand eingestellt werden.
Status Monitor	Detailliertes Überwachungstool mit mehreren Menüs: aktuelle Taktraten, Stromverbrauch, Auflösung, FPS.
FPSLocker	Reguliert die Bildwiederholfrequenz (FPS) von Spielen.
ReverseNX-RT	Alternative zu ReverseNX, schaltet in Echtzeit zwischen Handheld- und Docking-Modus.
SaltyNX	Sysmodule zum Einfügen von benutzerdefiniertem Code.

OC-Aktivierung

Die loader.kip muss beim Start geladen werden; ohne sie kann die Konsole nicht über Nintendos Standardwerte hinaus betrieben werden.

RAM Patcher im Ultrahand-Menü öffnen.
„RAM Patch inkl. OC Kip Patch! – 4 GB“ ausführen. (Bei 8‑GB-Umbau den passenden Punkt wählen.)
Konsole/CFW neustarten – die Kip-Datei wird danach automatisch geladen.

Prüfen mit sys-clk: Unter Temporary Overrides die maximalen Werte für CPU/GPU/RAM prüfen und mit der Tabelle vergleichen.

Referenzwerte (Dock)

	CPU	GPU	RAM
Nintendo (Standard)	1020 / 1785 MHz Boost	768 / 921 MHz Boost	1600 MHz
nVidia (max.)	bis 2000 MHz	bis 1000 MHz	bis 1866 MHz
CFW OC (safe)	1963 MHz	998 MHz	1866 MHz
CFW OC (uncapped)	2397 MHz	1267 MHz	1996 MHz

Referenzwerte (Handheld)

	CPU	GPU	RAM
Nintendo (Standard)	1020 MHz	307 / 460 MHz Boost	1333 MHz
nVidia (max.)	bis 2000 MHz	bis 1000 MHz	bis 1866 MHz
CFW OC (safe)	1530 MHz	460 MHz	1600 MHz
CFW OC (uncapped)	2397 MHz	1267 MHz	1996 MHz

In der Regel sollten Werte wie 2397 / 1267 / 1996 MHz oder ähnlich sichtbar sein – mindestens höher als der Nintendo-Standard. Der RAM-Takt entspricht dem in OC Switchcraft EOS gesetzten Wert.

OC Switchcraft EOS

Vor dem Übertakten von CPU/GPU/RAM die Grundeinstellung vornehmen. Nur die relevanten Werte anpassen, der Rest sollte Default bleiben.

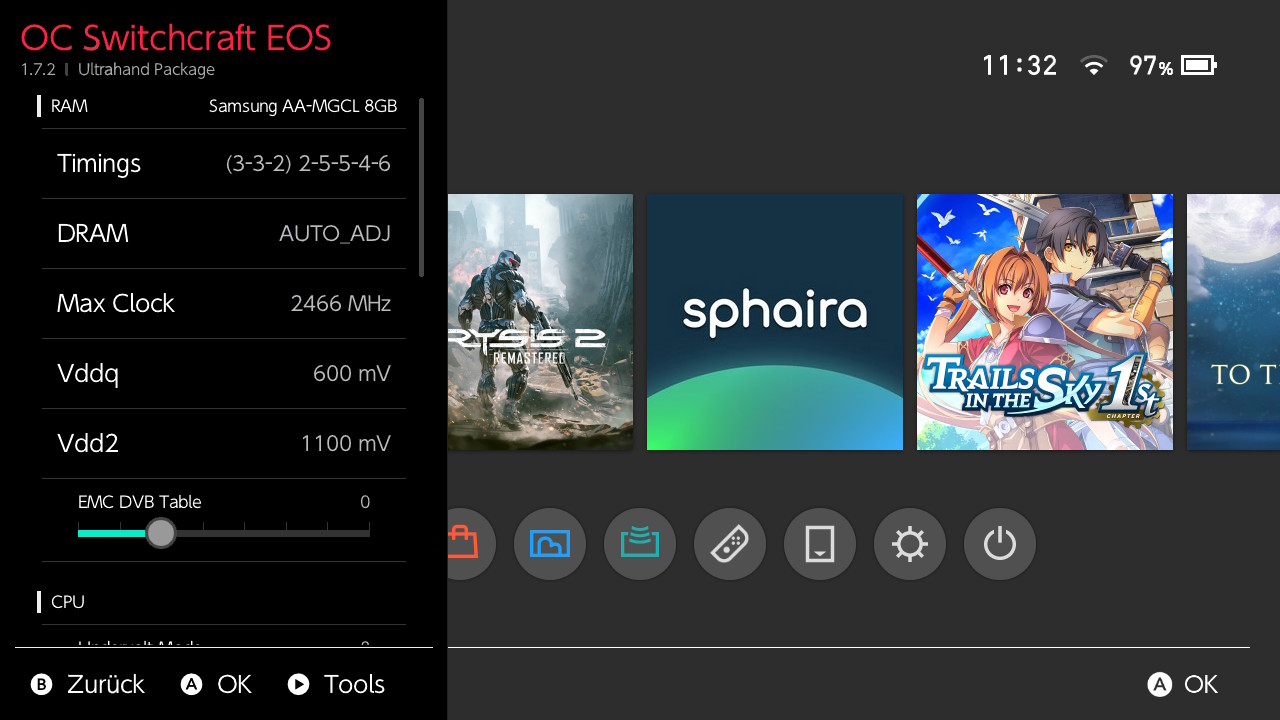

RAM

Timings: Definieren die Reaktionszeit des Arbeitsspeichers
Max Clock: Maximale Taktrate für den Arbeitsspeicher
Vddq: Versorgung der Datenausgangspuffer, Signalintegrität
Vdd2: Spannungsversorgung des Speichercontrollers in der CPU; regelt die Stabilität der CPU-RAM-Kommunikation

CPU

UV Level: Vordefinierte Undervolt-Level; je höher der Wert, desto stärker das Undervolting
High Freq UV Level: Undervolt bei maximaler Taktfrequenz; niedrige Werte meist stabiler, „1“ ist das Minimum für uncapped OC
Low Freq VMin / High Freq VMin: Mindestspannung bei niedrigster bzw. höchster Taktfrequenz
Volt Limit: Maximale Spannungsaufnahme
Boost Clock: Taktfrequenz, die automatisch genutzt wird (z. B. um Ladezeiten zu beschleunigen)
Max Clock: Maximal erlaubte Taktfrequenz

GPU

UV Level: Tabellenbasierte Spannungsregulierung
Auto Vmin Offset: Dynamische Offset-Skalierung von Spannung und Taktfrequenz
Vmin / Vmax: Regelung der Minimal- bzw. Maximalspannung
Volt Offset: Undervolting-Offset zur Spannungsreduzierung

Nun können die ersten Werte gesetzt werden (orientiere dich an den Einstellungen im Menü):

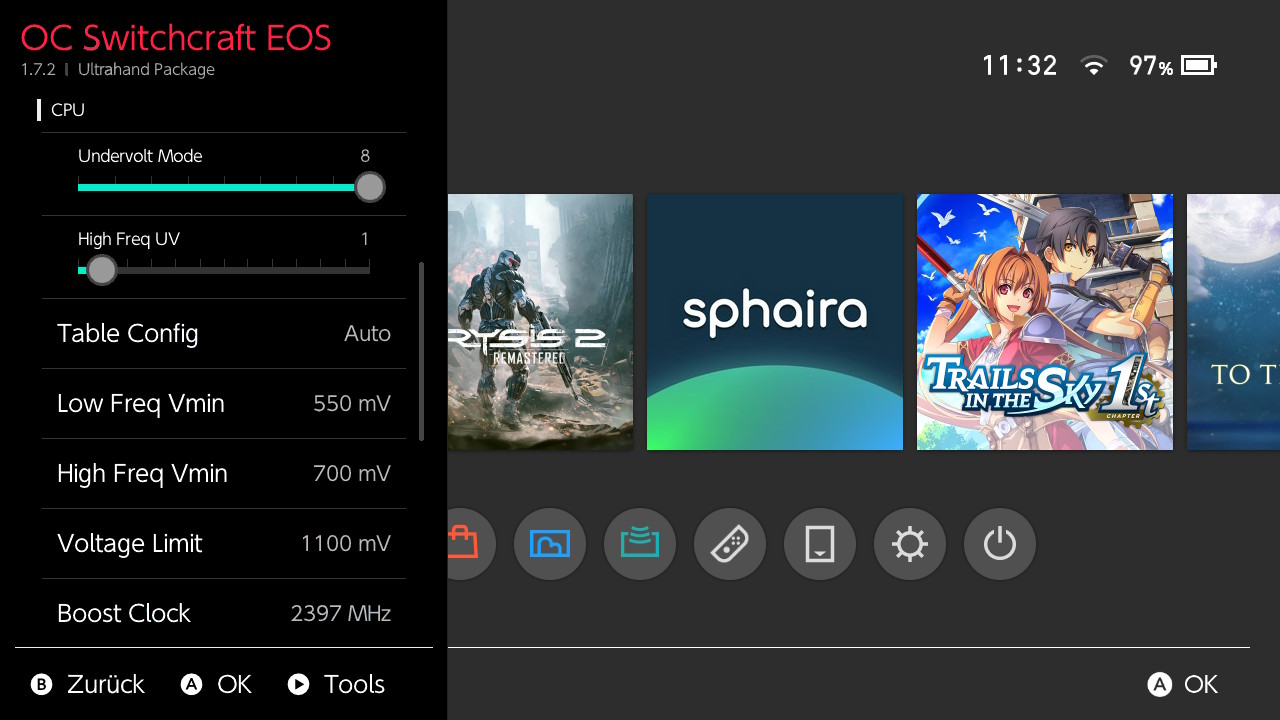

CPU-Einstellungen

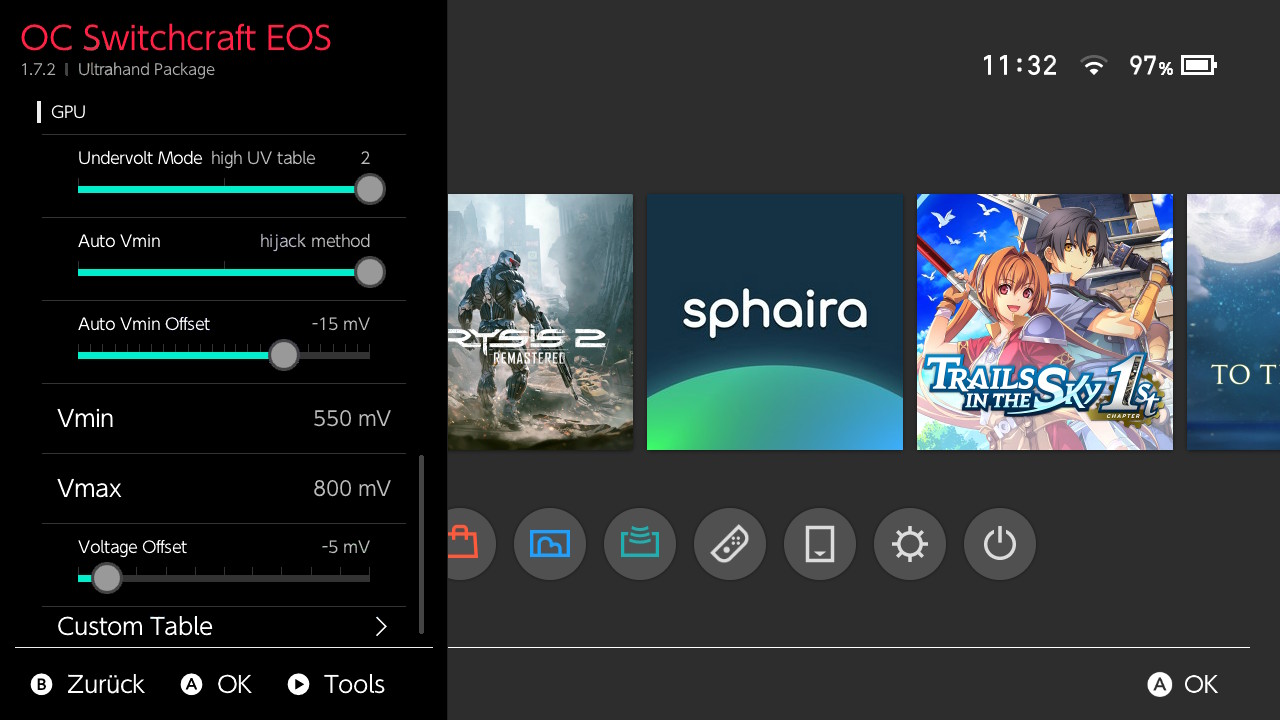

GPU-Einstellungen

Timings

Die Timings müssen zum verbauten RAM-Modul passen. Dafür im Menü das passende Preset/Template der Entwickler laden – alle verfügbaren RAM-Module sind dort vordefiniert.

Nach dem Setzen aller Werte die Konsole einmal neustarten, damit die Einstellungen aktiv werden.

Boot-Probleme

Startet die Konsole nicht mehr in die CFW: loader.kip unter sd:/atmosphere/kips entfernen und durch die originale Kip aus sd:/switch/.packages/RamPatcher/... ersetzen.

sys-clk Overlay

Im Ultrahand-Menü unter Overlays sys-clk auswählen.
Unter Settings aktivieren: Uncapped Clocks, Boost Mode Override, Auto CPU Boost – für vollen Zugriff auf die Einstellungen und maximale Taktraten.
Unter Temporary Overrides die Frequenzen anpassen. Zum Einstieg die Referenzwerte aus der Tabelle nutzen (z. B. nVidia-Max). Mutige können sich auch gleich an den Maximalwerten 2397 / 1267 / 1996 MHz versuchen und im Worst Case die Konsole neustarten.

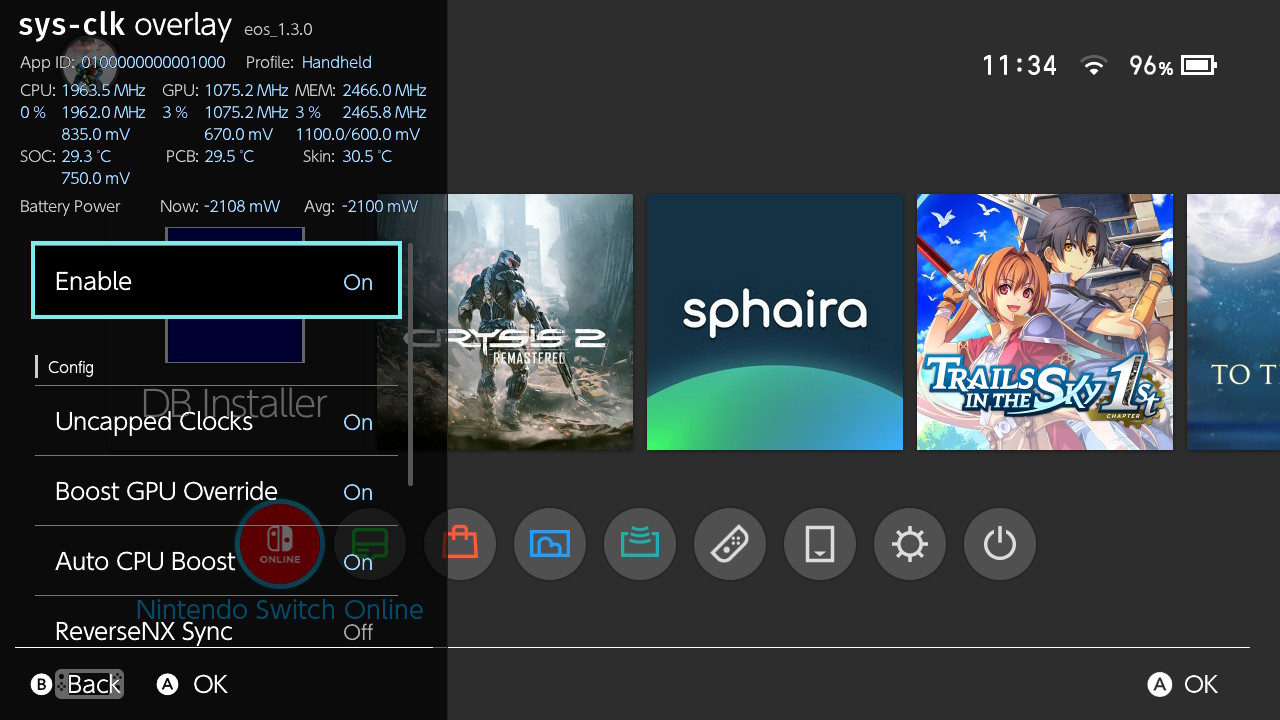

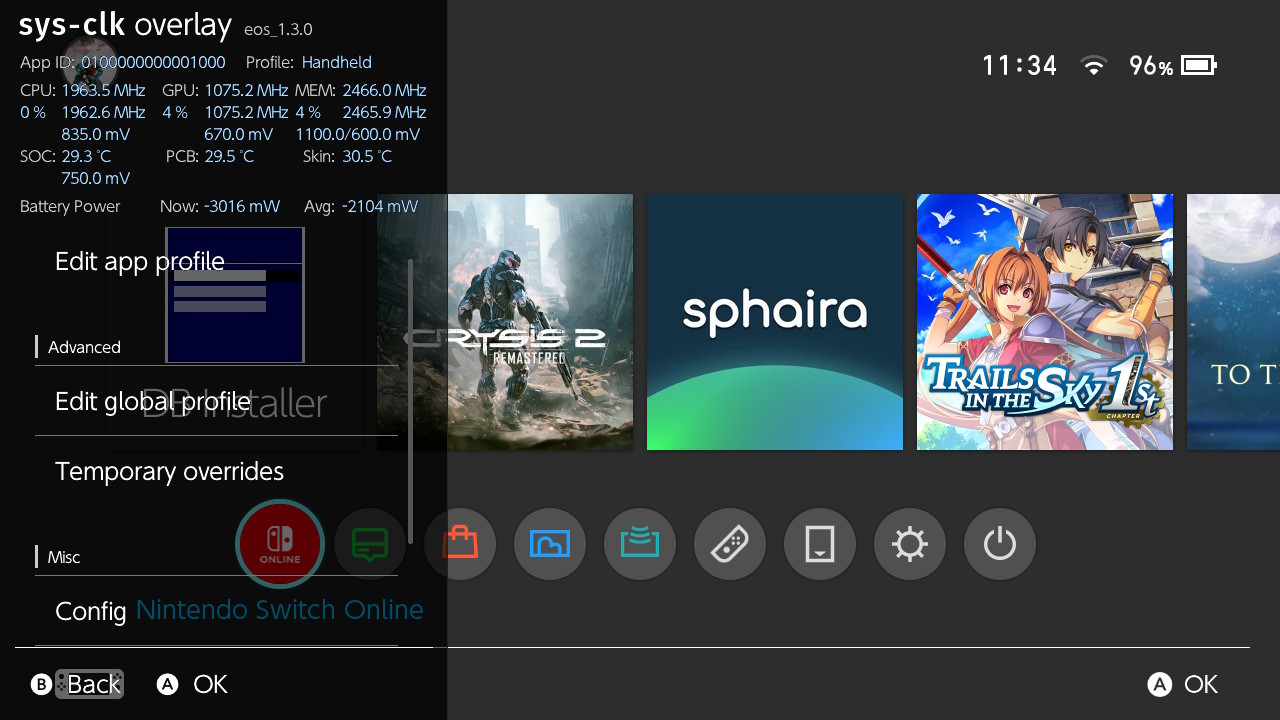

sys-clk Settings

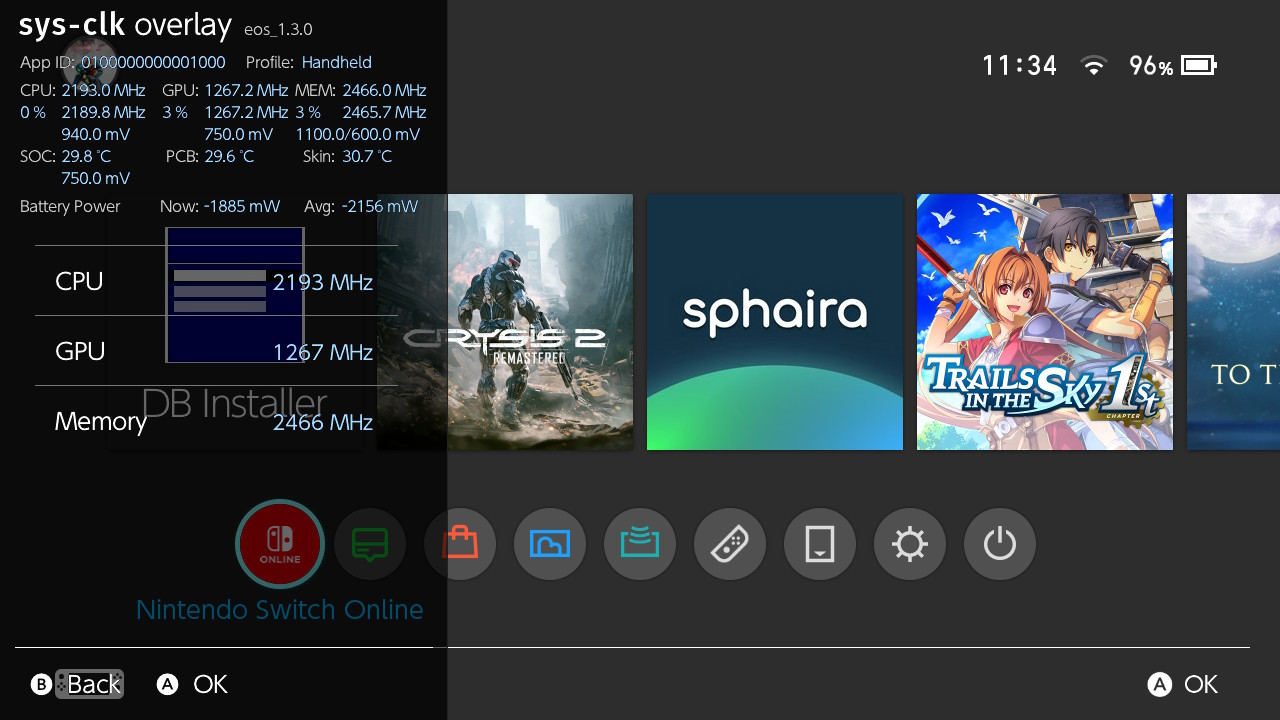

Temporary Overrides

Im Status Monitor prüfen, ob Taktraten und Stromverbrauch (W) stimmen – im Handheld max. 8,6 W (V2/OLED) bzw. 6,5 W (V1/Lite) für den Akku einhalten.

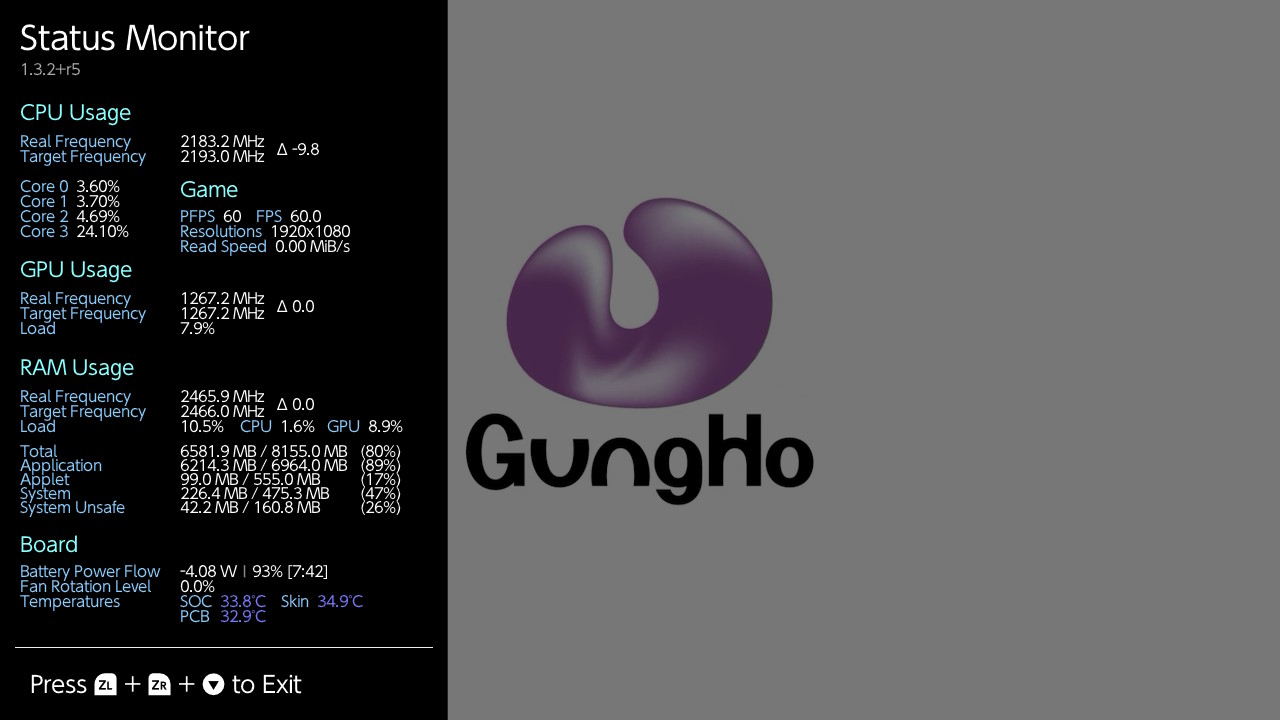

Status Monitor – Taktraten und Verbrauch

Hänger

Reagiert die Konsole nicht mehr: Power-Taste lange drücken zum Neustart.

Da es nur wenige Benchmarks (z. B. Ultracam, Furmark-NX) gibt und diese nicht ausreichend genau testen, 10–15 Minuten mit einem anspruchsvollen Spiel testen. Geeignet sind z. B.:

Zelda – Tears of the Kingdom
Batman Arkham Knight
Tomb Raider: Definitive Edition
Metro 2033 / Last Light
The Witcher 3: Wild Hunt
Hogwarts Legacy

Keine Grafikfehler oder Abstürze nach einigen Minuten → Einstellung ist stabil.

Optimierung / Feintuning

Jede CPU, GPU und jeder RAM ist unterschiedlich. Nach erfolgreichem Maximum bei CPU/GPU kann der Arbeitsspeicher (RAM) feinjustiert werden.

Viele getestete Konsolen laufen stabil bis 2200 MHz RAM und teils darüber. Für höhere oder stabilere Taktraten: Vddq auf 640 mV, Vdd2 auf 1175 mV setzen – dabei die max. Leistungsaufnahme (siehe Disclaimer) beachten.

Faustregel: Je höher der Takt, desto mehr Spannung/Strom wird benötigt.

Maximale Bildqualität

Wenn die nötige Leistung aus der Konsole geholt ist, kannst du mit dem ReverseNX-RT-Overlay mehr Grafikqualität und Auflösung aus den Spielen holen (ohne Mods). Stellst du ein Spiel auf „Fake Docked“ (entspricht dem normalen Dockmodus), bekommst du z. B. mehr Auflösung, Tiefenschärfe und Details in der Ferne auch im Handheldbetrieb angezeigt. Die Auflösung wird dann aber von max. 1080p auf die tatsächliche Auflösung des Switch-Bildschirms runterskaliert. Dieser Prozess bringt dir aber am Ende ein schärferes Bild.

Standard

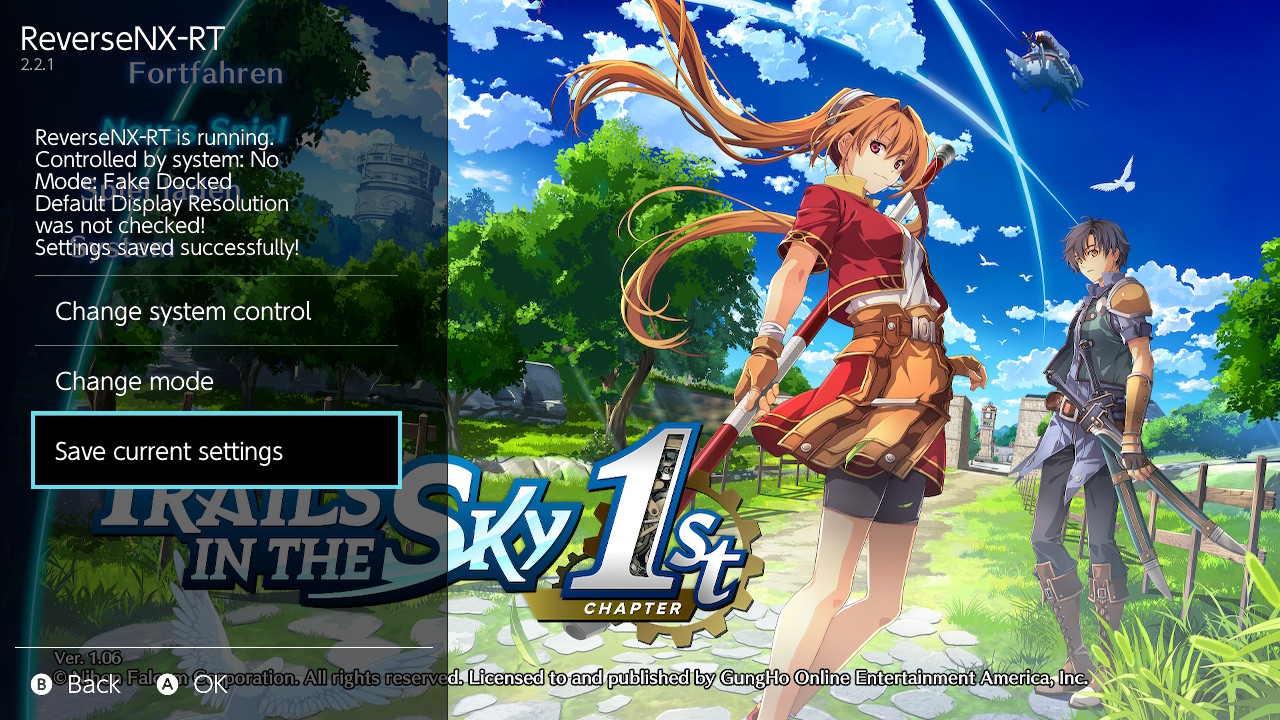

Fake Docked

Nicht global

Die Einstellung ist nicht wie beim sys-clk-Overlay global – für jedes Spiel muss ReverseNX-RT einzeln gesetzt und gespeichert werden.

Reihenfolge

Zuerst das Spiel starten, danach das Overlay einstellen. Sonst sind keine Einstellungen möglich.

Bildwiederholrate / Frames per Second (FPS)

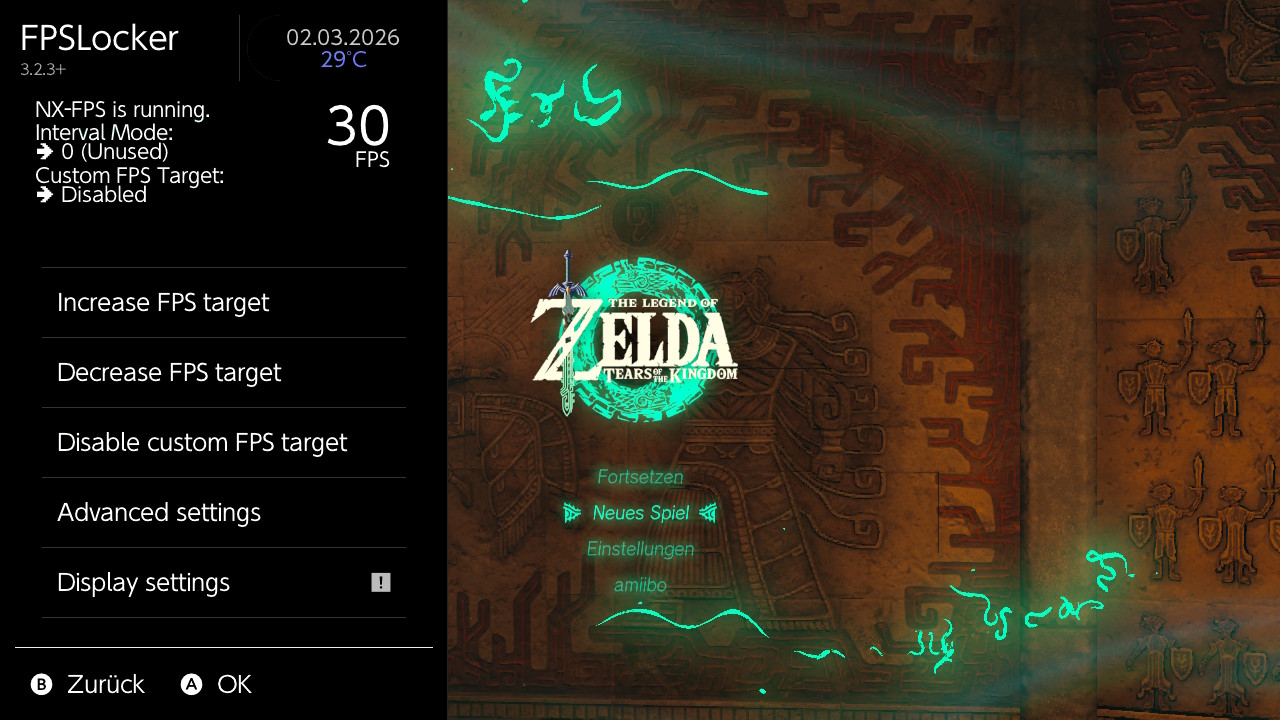

Für viele wichtiger als reine Auflösung ist eine stabile, hohe Bildwiederholungsrate (FPS). Dafür sorgt der FPSLocker.

30-FPS-Limit vieler Spiele

Viele Spiele (z. B. Zelda – Breath of the Wild) unterstützen ab Werk keine Werte über 30 FPS. Wer höhere FPS ohne passenden Patch einstellt, erlebt dass Figuren und die Welt deutlich schneller laufen – das Spielgefühl stimmt dann nicht.

Um über 30 FPS das richtige Spielgefühl zu bekommen, bietet der FPSLocker unter „Advanced settings“ die nötigen Tools. Dort findest du in der Regel:

Check/download config file
Convert config to patch file

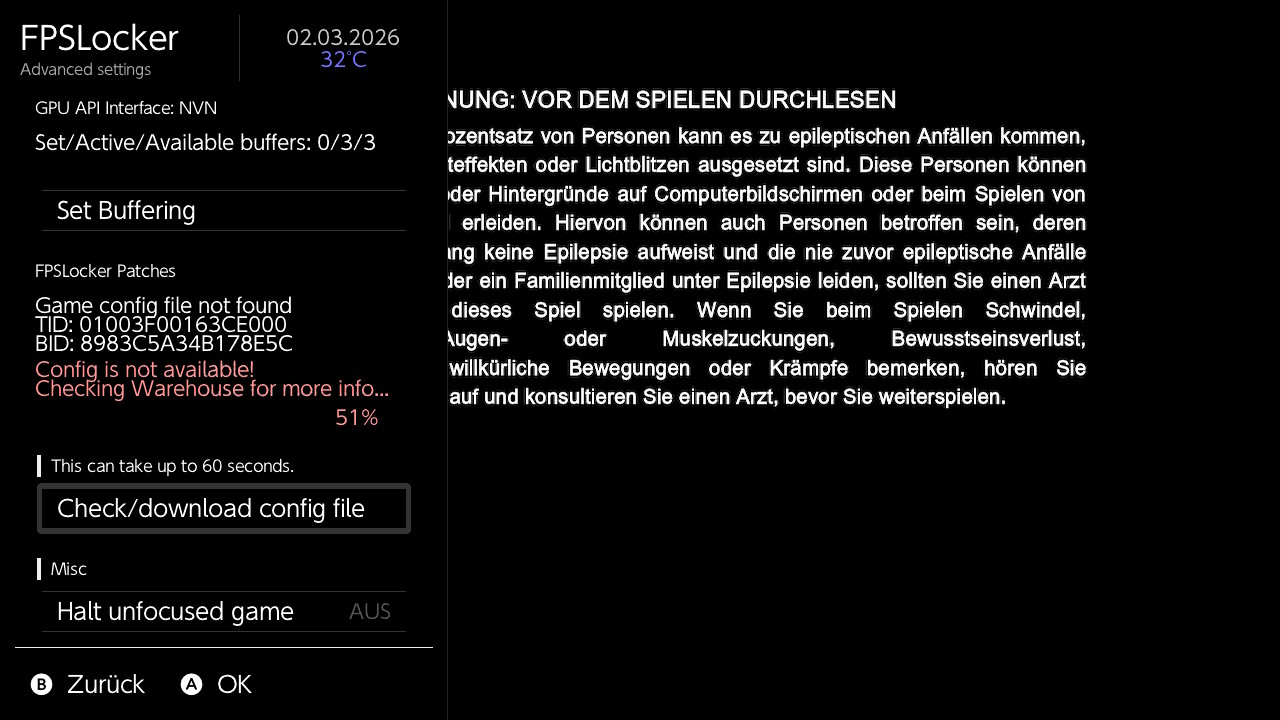

Check/Download Config

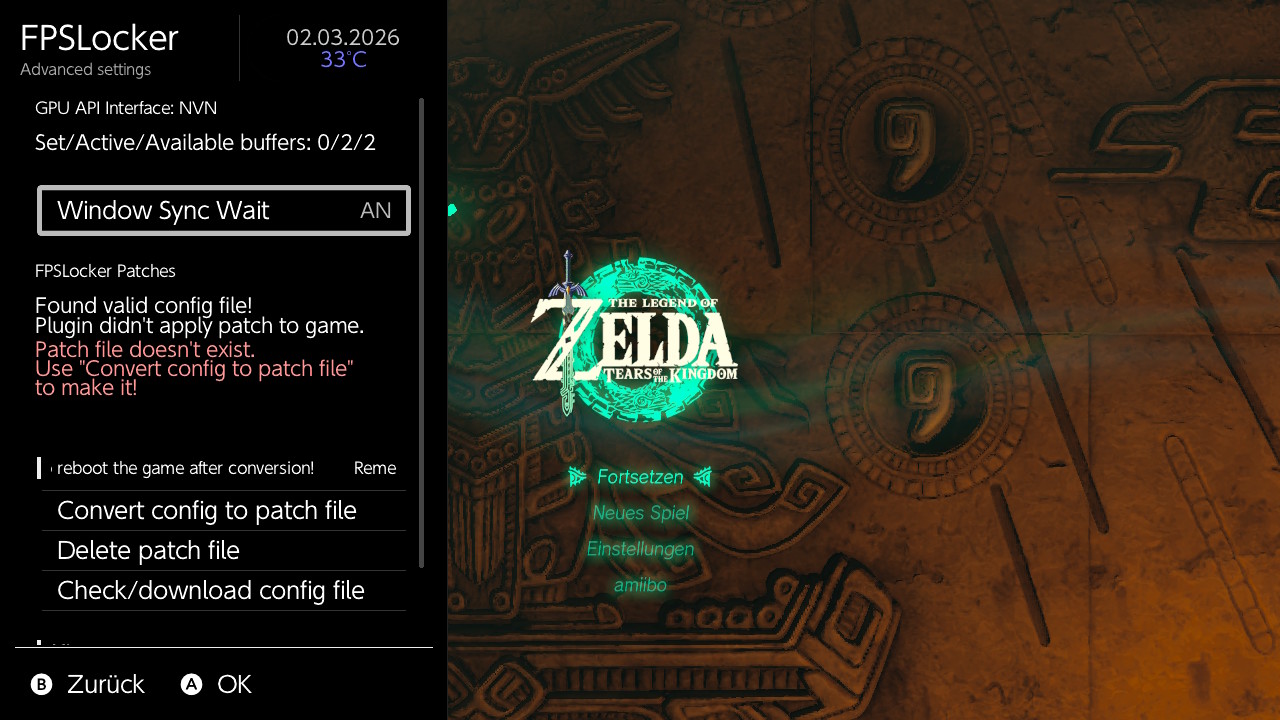

Convert to Patch

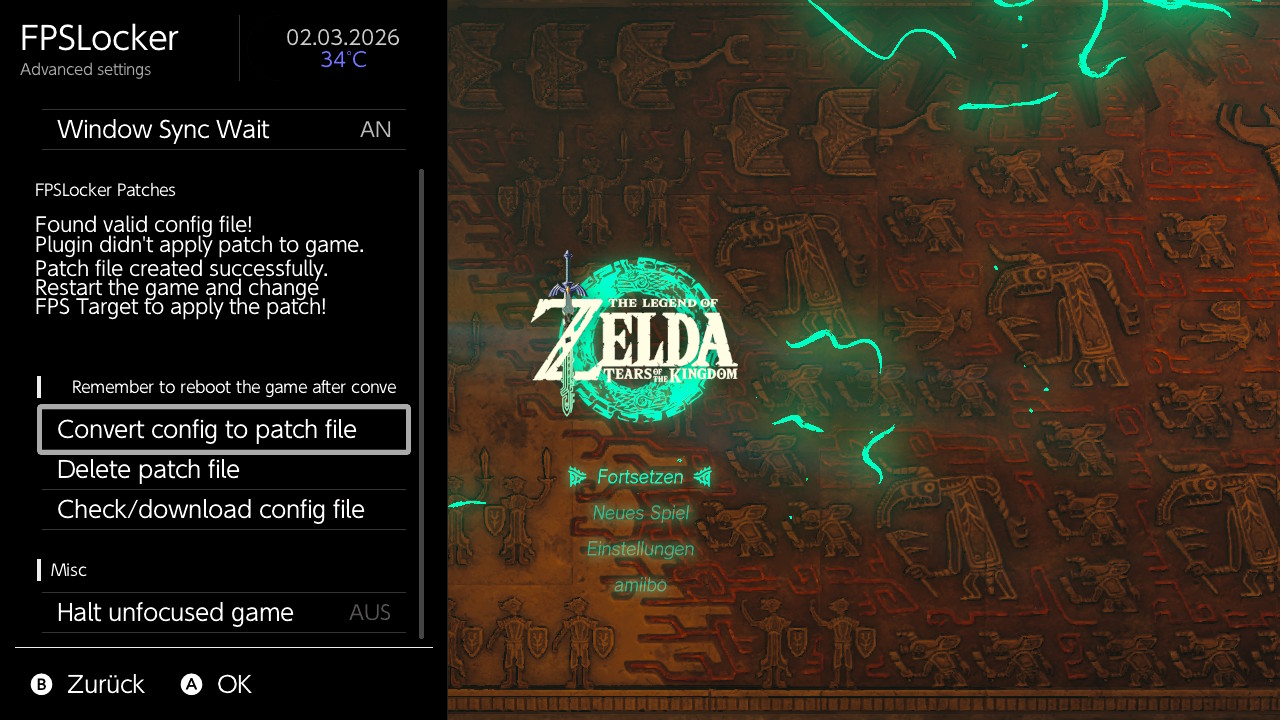

Convert (Schritt 2)

Einfach den Konverter ausführen, Spiel neustarten und anschließend kannst du die Bildrate schrittweise bis z. B. 60 FPS erhöhen. Die englischen Beschreibungen im Menü erklären die Schritte im Detail.

Denk aber bitte daran, dass du für höhere Frameraten auch entsprechend mehr Leistung brauchst und die Nintendo Switch gerne an ihre Grenzen gerät. Das bedeutet, während ein "The Legend of Zelda: Tears of the Kingdom" problemlos bei dir mit 60 FPS läuft, kann ein "Batman: Arkham Knight" weiterhin mit 35 FPS vor sich hindümpeln. Manche Spiele sind einfach zu hardwarehungrig und das gilt vor allem für Third-Party-Games.

Problembehebungen / Bugfixes

Maximale Taktfrequenz zu niedrig

Es kann wie immer vorkommen, dass bei der ganze Konfiguration manche Werte vergessen werden, die essentiell sind um maximalen Taktraten "Uncapped Clocks" einstellen zu können. Solltest du z. B. deinen GPU-Takt trotz aktiviertem "Uncapped Clocks" im Sys-Clk-Overlay nicht über 998/1075 MHz betreiben können, kann das zwei Ursachen haben:

Dein System hat einen viel zu hohen Gesamtverbrauch und die internen Schutzmechanismen von OC Switchcraft EOS und sys-clk overlay drosseln dies durch Begrenzung des Maximaltakts. Dann musst du mit Undervolting der CPU und des RAMs entgegenwirken.

Oder, und das ist viel wahrscheinlicher, du hast vergessen den Wert "High Freq UV Level = 1" zu setzen.
